核实所购买的倒车摄像头信号类型及自己车屏系统信号支撑情况

倒车摄像头只能装在车屏之上，不能装在电视、行车记录仪、多媒体后视镜、录像机等其它设备上

倒车摄像头信号分CCD与AHD信号两种

CCD镜头一般DVD屏、MP5屏、安卓屏都可以装。

AHD镜头，则需要车屏支持AHD信号才能使用，安卓车屏基本都支持，老一代的车屏则基本不支持AHD信号，可进入车屏倒车信号相关设置处查看是否有AHD相关的字眼，有则支持，找不到则不支持， 具体的识别办法请查阅本页面中的第4个引导。

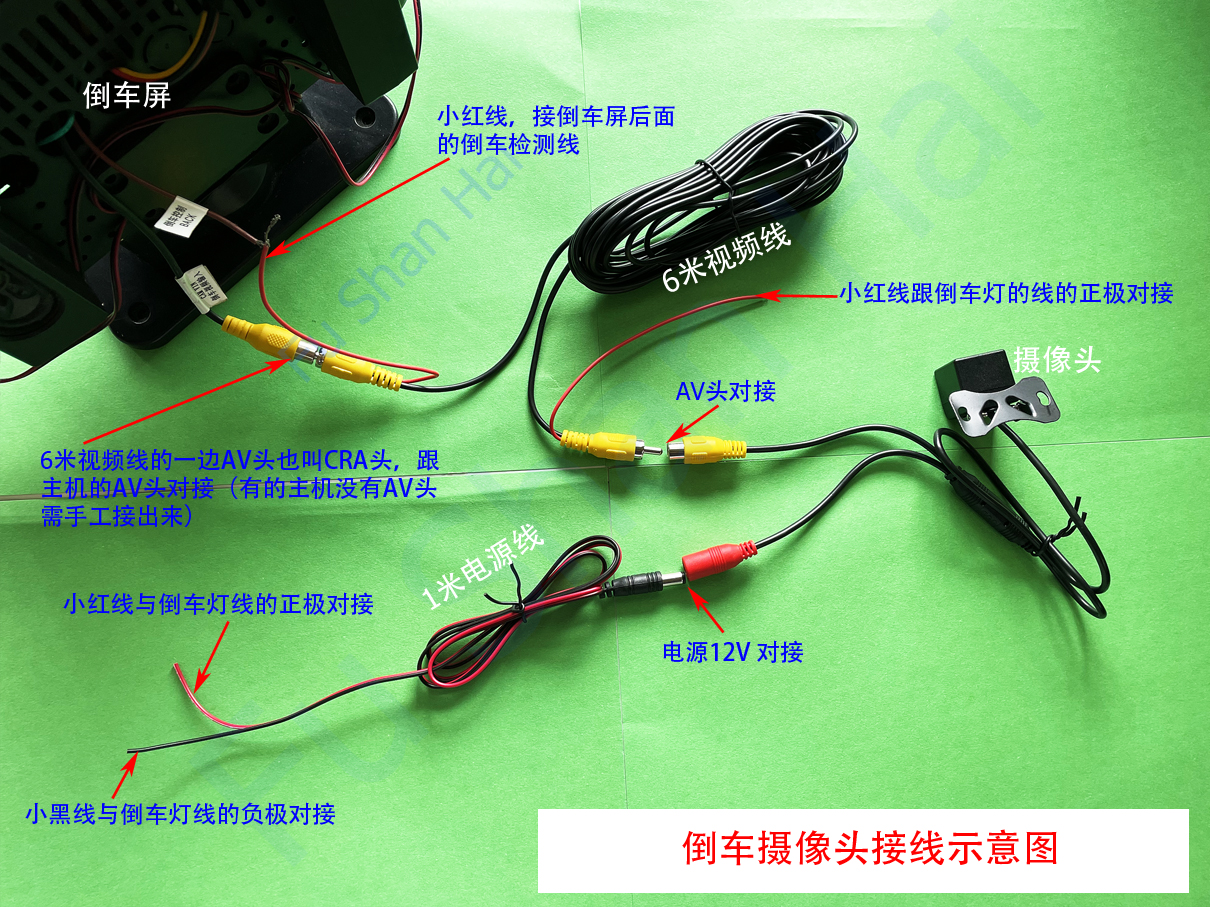

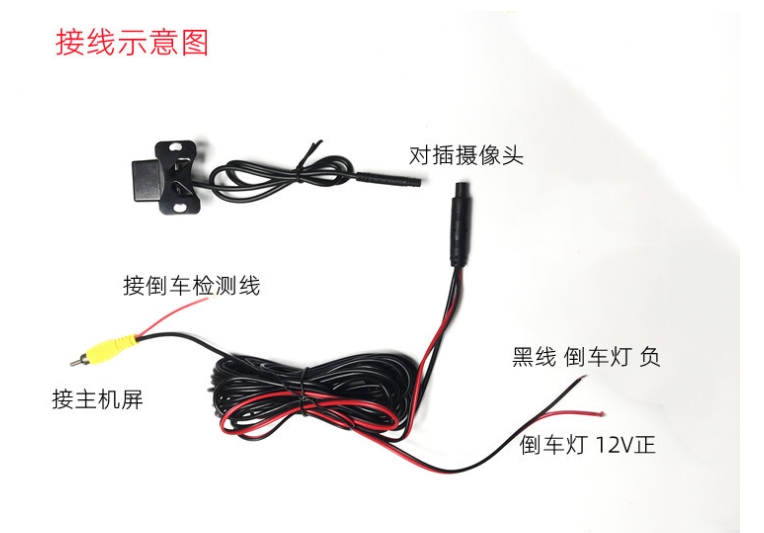

按照下图接好线路，特别要注意倒车触发线一定要正确接好。

这里要注意，好多人直接沿用原有的旧线，有的明明是线问题，以为是镜头坏了，然后去买了一个新镜头装去。

各厂家线组接头的定义、等级不一样，也有可能造成无法适用，所以，安装时请尽量装上配套的线组。

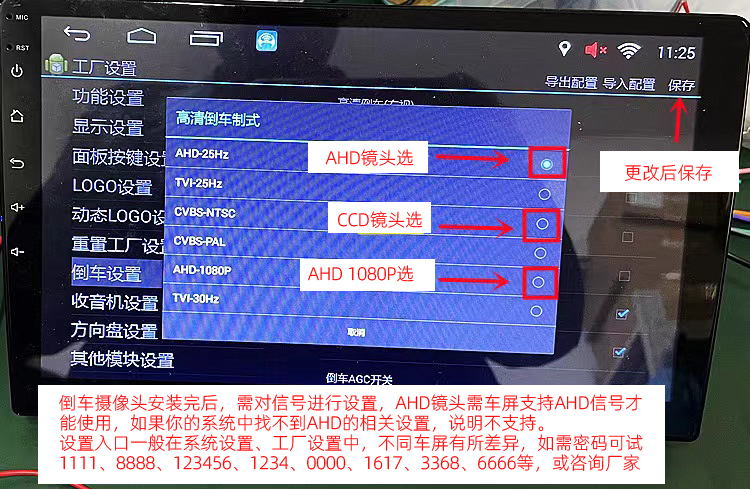

车屏系统中设置好与倒车镜头匹配的信号

设置好后，如需保存的一定要保存，重启车屏。有的CCD镜头，老车屏并没有设置处，装上就可以使用，部份车屏由于TVI与AHD共用一个端口，当AHD镜头选AHD无法显示时，可尝试TVI等其它信号测试

启动车，挂倒档，查看摄像头工作情况

如异常，请认真排除以上各环节。
都当都无解决的时候，会有一种可能，近些年新出的车，原厂屏原厂倒车摄像头，有些会有程序保护，不允许安装第三方倒车摄像头，具体可咨询车厂。

核实所购买的倒车摄像头信号类型及自己车屏系统信号支撑情况

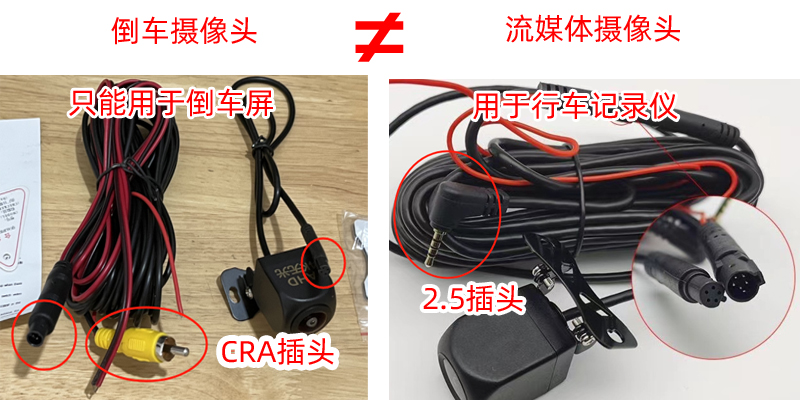

4Pin倒车摄像头跟行车记录仪流媒体摄像头长有点像，很多人经常买错，一个是模拟信号，一个是数字信号，是无法通用的，4Pin倒车摄像头只能装在车屏之上，不能装在电视、行车记录仪、多媒体后视镜、录像机等其它设备上



倒车摄像头信号分CCD与AHD信号两种

CCD镜头一般DVD屏、MP5屏、安卓屏都可以装。

AHD镜头，则需要车屏支持AHD信号才能使用，安卓车屏基本都支持，老一代的车屏则基本不支持AHD信号，可进入车屏倒车信号相关设置处查看是否有AHD相关的字眼，有则支持，找不到则不支持， 具体的识别办法请查阅本页面中的第4个引导。

按照下图接好线路，特别要注意倒车触发线一定要正确接好。

这里要注意，好多人直接沿用原有的旧线，有的明明是线问题，以为是镜头坏了，然后去买了一个新镜头装去。

各厂家线组接头的定义、等级不一样，也有可能造成无法适用，所以，安装时请尽量装上配套的线组。

车屏系统中设置好与倒车镜头匹配的信号

设置好后，如需保存的一定要保存，重启车屏。有的CCD镜头，老车屏并没有设置处，装上就可以使用，部份车屏由于TVI与AHD共用一个端口，当AHD镜头选AHD无法显示时，可尝试TVI等其它信号测试

启动车，挂倒档，查看摄像头工作情况

如异常，请认真排除以上各环节。
都当都无解决的时候，会有一种可能，近些年新出的车，原厂屏原厂倒车摄像头，有些会有程序保护，不允许安装第三方倒车摄像头，具体可咨询车厂。

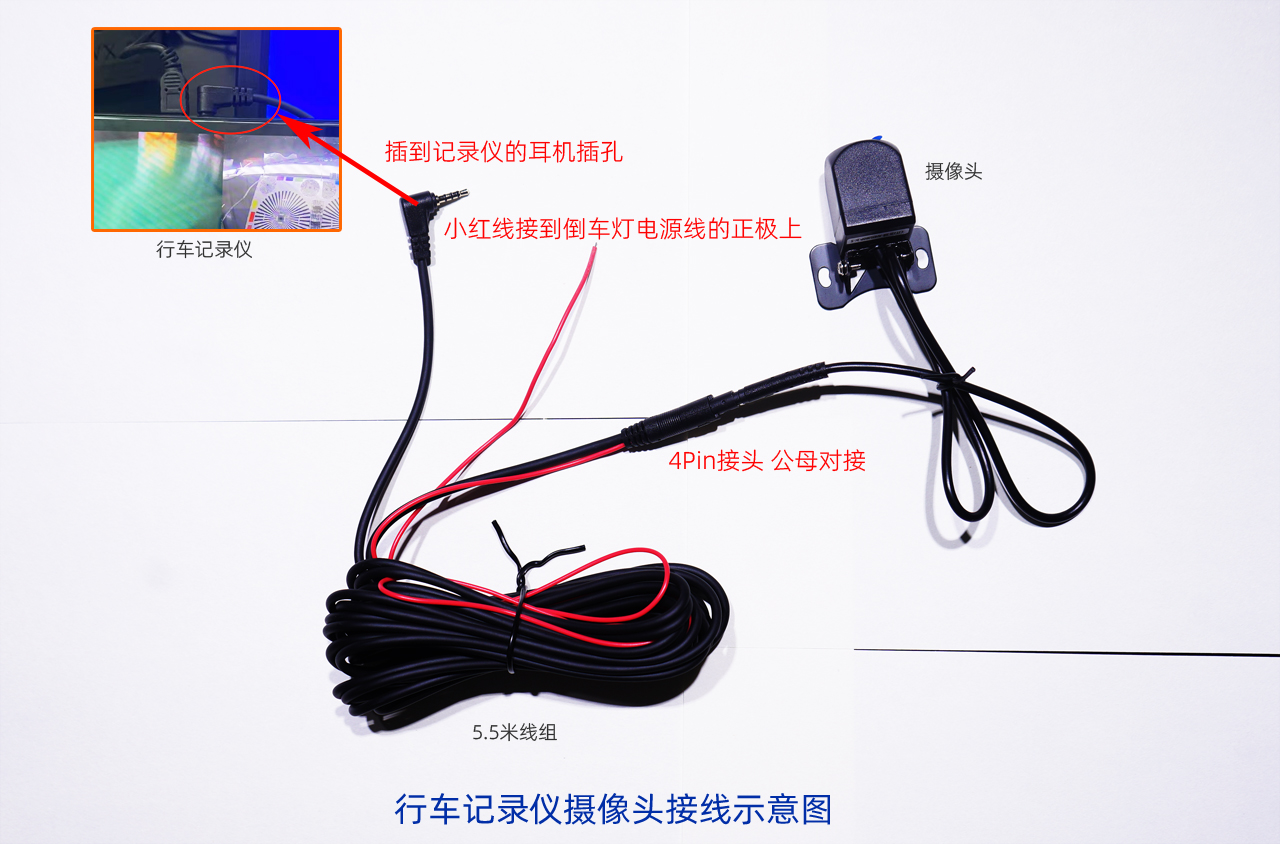

行车记录仪信号分：流媒体信号 、模拟信号、数字信号，接口虽然一样，但是好多记录仪只支持某一种单一的信号，如果不匹配，装后将完法使用

红色倒车检测线可接也可不接，如果接上，倒车时，会出现倒车辅助线，不接则没有。

1、为什么安装后画面不显示，全黑？

重点排查线路安装问题，电压、信号是否传到位，如果沿用旧线，考虑线是否还完好，接头定义是否一至，这种情况建议，装上配套的线组，有部份厂家的接头看起来一样，每根线的定义是不同的。 另外，倒车摄像头一般是从倒车灯取电，只有倒车时才会通电，所以要挂入倒车档才会开始工作。

2、为什么安装后画面闪屏、花屏、黑白色？

一般是信号设置问题，AHD镜头需要车屏支持AHD信号 才能使用，进入车屏设置正确的信号，有的信号会共用端口，所以可以多尝试一下各个信号。如果你买的是AHD摄像头，在车屏系统中找不到AHD的相关字眼，说明不支持AHD镜头，线路安装确定没问题，信号也测试完无法使用，说明车屏不兼容，无法使用。

3、画面为什么有波纹？

信号干扰问题，越是清晰的镜头，对电压、电流的稳定性要求越高，如果线束中有其它线短路、接触不良，会产生信号干扰，形成波纹，这种情况很难排除，车上的线太多，一般解决的办法，就是换一个带有屏蔽层的线组，这种情况往往装上初级CCD镜头，反倒正常，因为它的要求相对低。
另外还有一种情况，沿用旧线，AHD镜头配的线等级往往会比CCD镜头的高很多，当AHD镜头用上原有CCD镜头的线时，等级跟不上，也会出现波纹。

倒车摄像头分CCD镜头、AHD镜头两种
CCD主要用于老一代不支持AHD信号的DVD、MP5等车屏，清晰度有限， AHD镜头一般清晰度会相对高，当然CCD的也有好的芯片，只是成本 会相对高，所以市面清晰的CCD镜头相对少。
一般2019年前的车屏直接买CCD镜头就好，19年以前的车屏很少有支持AHD的。

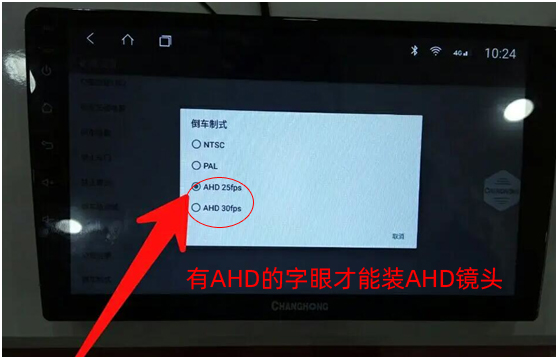

怎么查看车屏是否支持AHD

只要车屏系统中能找到AHD的相关设置，就说明支持AHD镜头，找不到 则说明不支持，不同的车屏AHD的设置方式有所不同，下面为多个参考图 有的车屏进入设置需要密码，可以试一下通用密码1111、8888、123456、1234、0000、1617、3368、6666等，或直接问厂家要。

确定信号类型后，就可以根据自己的喜好选什么安装方式的，比如草帽摄像头、方块外装摄像头、圆柱摄像头，买广角的还是常规角度的等等。

不能，信号不同，工作机制不同，也有的特殊机器或通过信号转换设置，接上也可以工作，但不能长时间开启，会烧。

不能，为防水防震，内部注胶密封，散热不行，芯片耐受设计初衷也不一样，长期开，真的会烧芯片。

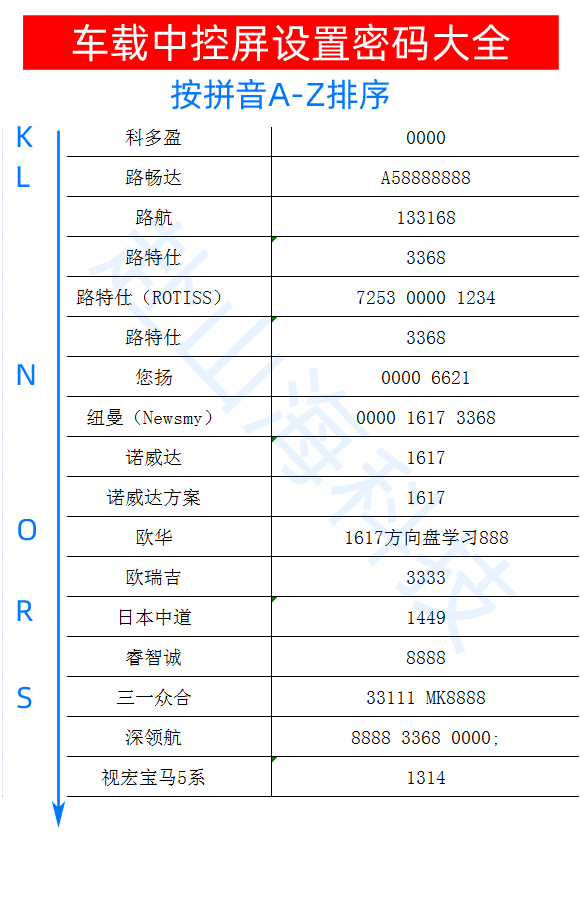

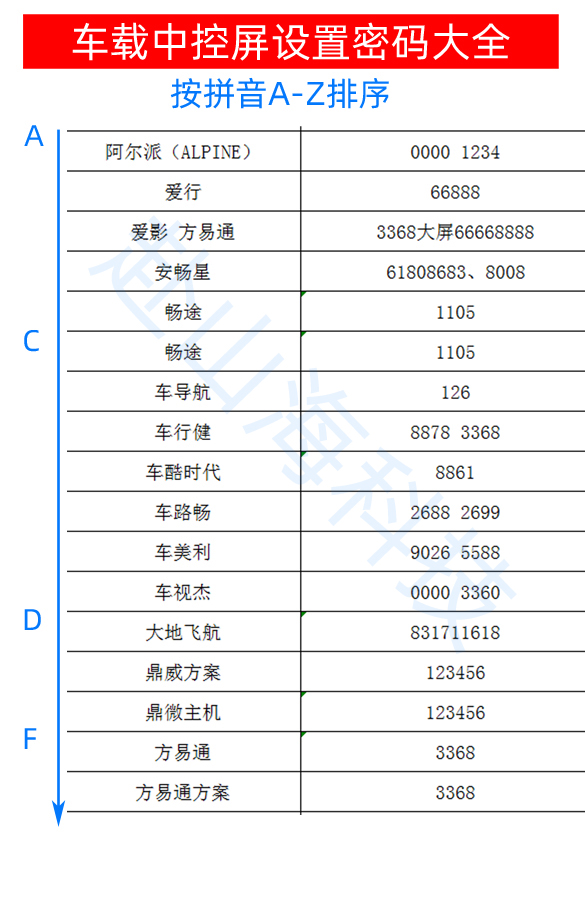

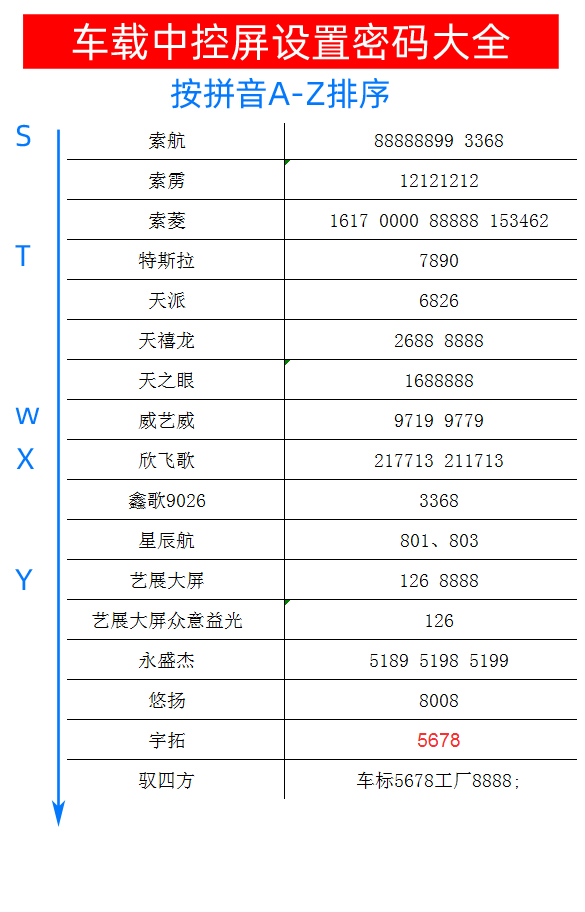

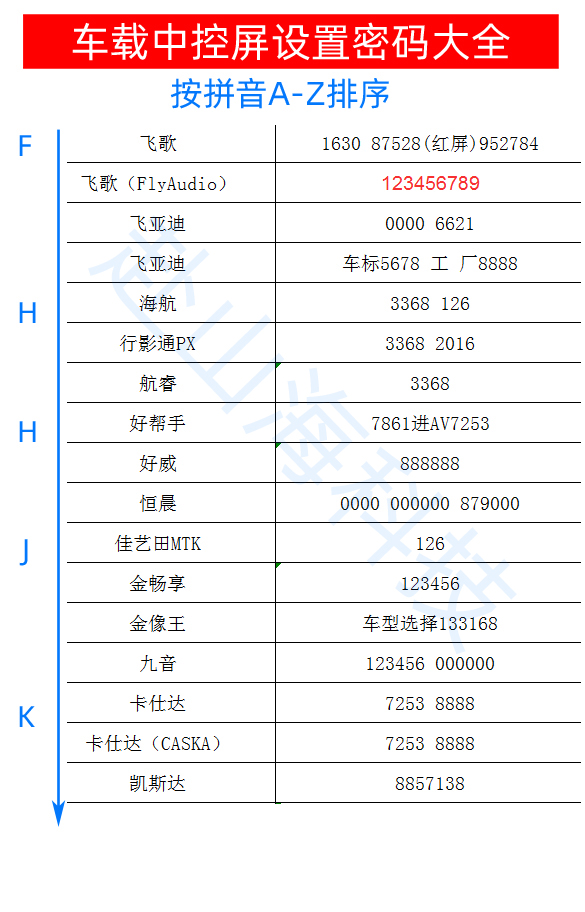

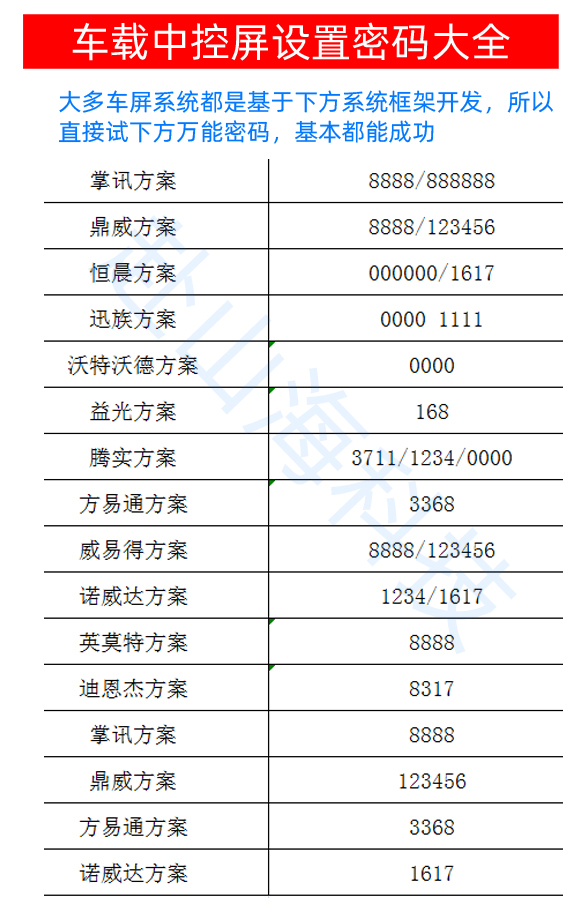

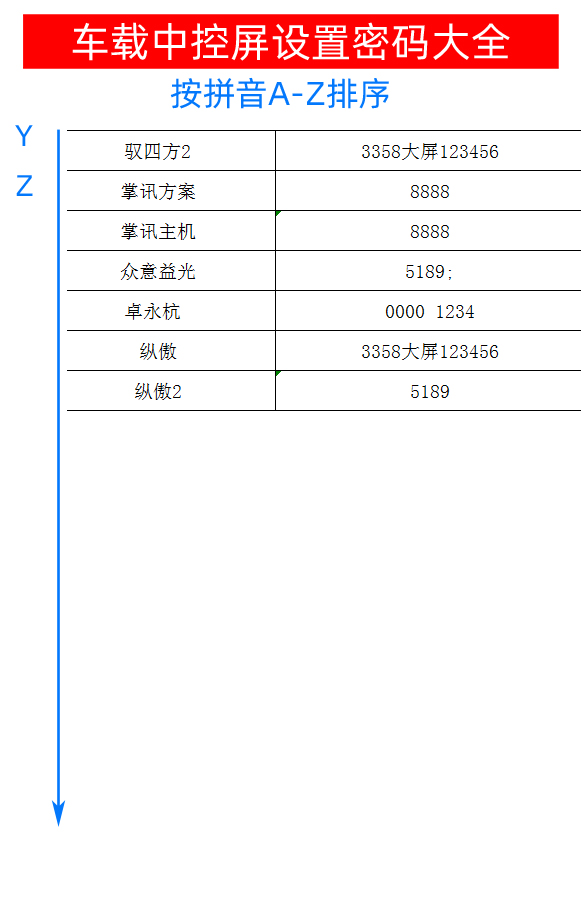

收集整理了近100个市场常见的各大品牌车载导航屏汽车中控车屏工厂设置、系统设置密码，并按拼音进行排序，看图的左侧标有拼音，即品牌首字的第一个拼音字母从a 到 z 进行排序，方便大家检索，安装车载摄像头信号设置时，有的车屏会用到

倒车摄像头现在主要分为PAL制式、NTSC制式、SECAM制式，各国流行制式如下

PAL制式：
欧洲大部分国家，包括英国、德国、法国、意大利、西班牙、荷兰、中国等。 澳大利亚、新西兰、南非、中国、俄罗斯、巴西、阿根廷、印度等。

NTSC制式：
美国、加拿大、墨西哥、日本、韩国、菲律宾、中国等北美和亚洲部分国家。 中南美洲的一些国家，如巴拿马、多米尼加、洪都拉斯等。

SECAM制式：
法国、俄罗斯、乌克兰、哈萨克斯坦、摩洛哥等部分法语国家和地区。

随着这几年的技术和全球市场的发展，有些国家已经过渡到其他制式或采用多种制式，基本实现了兼容，但还是有一些国家可能在不同地区使用不同的制式。因此，在做全球倒车摄像头贸易时，最好根据所在国家和地区的常用制式进行选择定制，中国大陆这边默认生产的都是NTSC制式。
