核實所購買的倒車攝影機訊號類型及自己車屏系統訊號支撐情況

倒車攝影機只能裝在車螢幕之上，不能裝在電視、行車記錄器、多媒體後視鏡、錄影機等其它設備上

倒車攝影機訊號分CCD與AHD訊號兩種

CCD鏡頭一般DVD螢幕、MP5螢幕、安卓螢幕都可以裝。

AHD鏡頭，則需要車屏支持AHD信號才能使用，安卓車屏基本上都支持，老一代的車屏則基本上不支持AHD信號，可進入車屏倒車信號相關設置處查看是否有AHD相關的字眼，有 則支持，找不到不支持， 具體的辨識辦法請查閱本頁中的第4個引導。

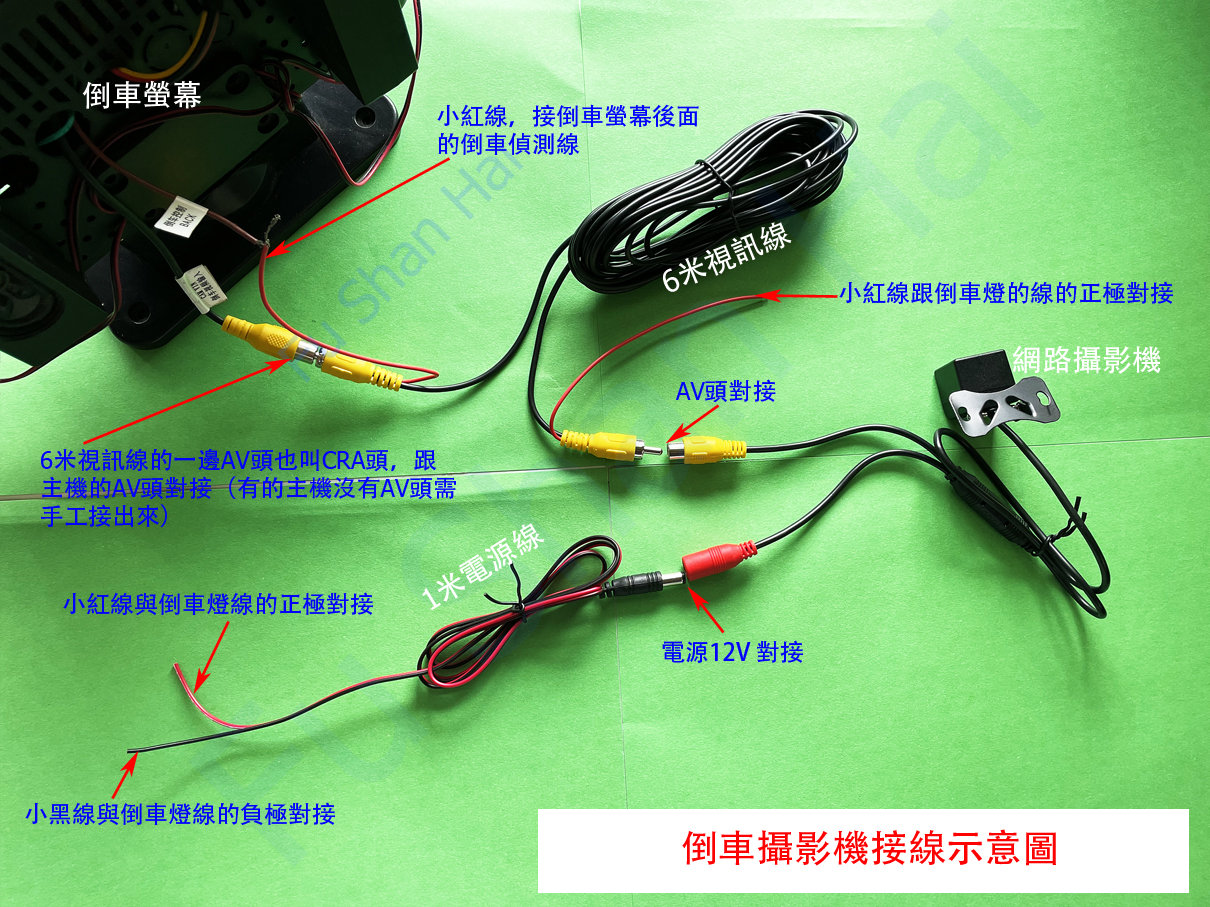

依照下圖接好線路，特別要注意倒車觸發線一定要正確接好。

這裡要注意，好多人直接沿用原有的舊線，有的明明是線問題，以為是鏡頭壞了，然後去買了一個新鏡頭裝去。

各廠商線組接頭的定義、等級不一樣，也有可能造成無法適用，所以，安裝時請盡量裝上配套的線組。

車螢幕系統中設定好與倒車鏡頭相符的訊號

設定好後，如需保存的一定要保存，重啟車屏。 有的CCD鏡頭，舊車屏並沒有設置處，裝上就可以使用，部份車屏由於TVI與AHD共用一個端口，當AHD鏡頭選AHD無法顯示時，可嘗試TVI等其它信號測試

啟動車，掛倒檔，查看攝影機工作狀況

如異常，請認真排除以上各環節。
都當都沒有解決的時候，會有一種可能，近些年新出的車，原廠屏原廠倒車攝像頭，有些會有程序保護，不允許安裝第三方倒車攝像頭，具體可諮詢車廠。

核實所購買的倒車攝影機訊號類型及自己車屏系統訊號支撐情況

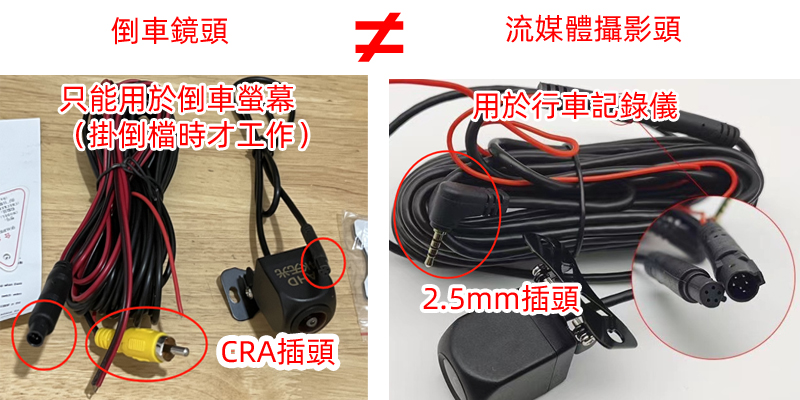

4Pin倒車攝影機跟行車記錄器串流攝影機長有點像，很多人常買錯，一個是類比訊號，一個是數位訊號，是無法通用的，4Pin倒車攝影機只能裝在車螢幕之上，不能裝在 電視、行車記錄器、多媒體後視鏡、錄影機等其它設備上



倒車攝影機訊號分CCD與AHD訊號兩種

CCD鏡頭一般DVD螢幕、MP5螢幕、安卓螢幕都可以裝。

AHD鏡頭，則需要車屏支持AHD信號才能使用，安卓車屏基本上都支持，老一代的車屏則基本上不支持AHD信號，可進入車屏倒車信號相關設置處查看是否有AHD相關的字眼，有 則支持，找不到不支持， 具體的辨識辦法請查閱本頁中的第4個引導。

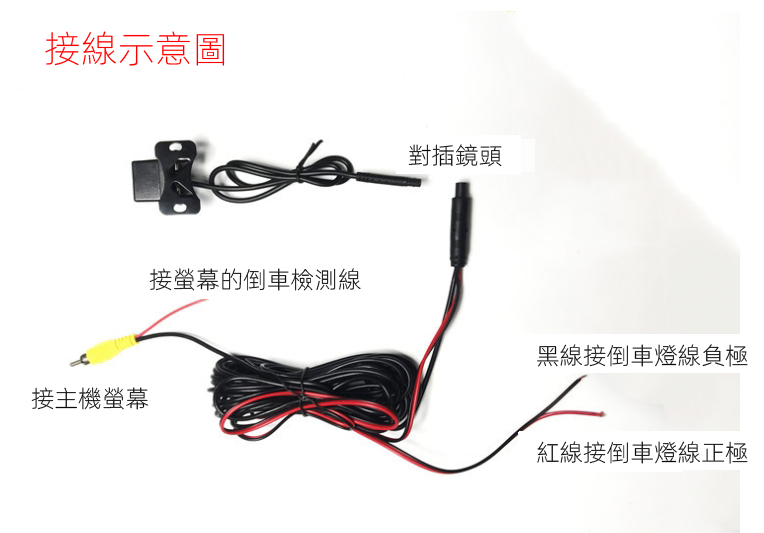

依照下圖接好線路，特別要注意倒車觸發線一定要正確接好。

這裡要注意，好多人直接沿用原有的舊線，有的明明是線問題，以為是鏡頭壞了，然後去買了一個新鏡頭裝去。

各廠商線組接頭的定義、等級不一樣，也有可能造成無法適用，所以，安裝時請盡量裝上配套的線組。

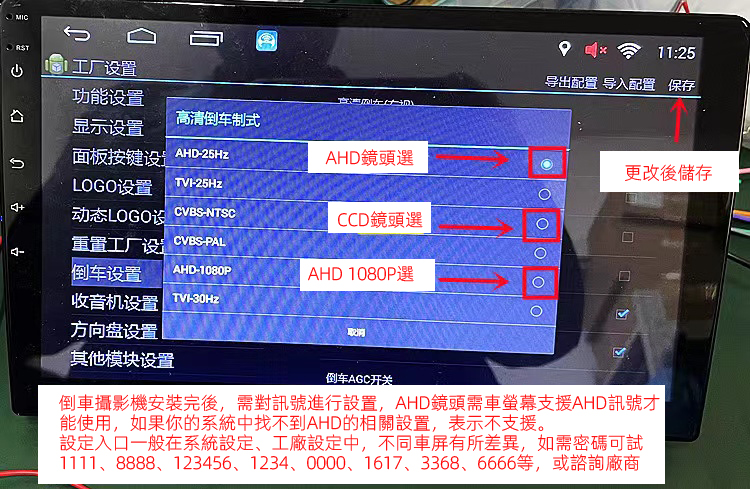

車螢幕系統中設定好與倒車鏡頭相符的訊號

設定好後，如需保存的一定要保存，重啟車屏。 有的CCD鏡頭，舊車屏並沒有設置處，裝上就可以使用，部份車屏由於TVI與AHD共用一個端口，當AHD鏡頭選AHD無法顯示時，可嘗試TVI等其它信號測試

啟動車，掛倒檔，查看攝影機工作狀況

如異常，請認真排除以上各環節。
都當都沒有解決的時候，會有一種可能，近些年新出的車，原廠屏原廠倒車攝像頭，有些會有程序保護，不允許安裝第三方倒車攝像頭，具體可諮詢車廠。

1.為什麼安裝後畫面不顯示，全黑？

重點排查線路安裝問題，電壓、訊號是否傳到位，如果沿用舊線，考慮線是否還完好，接頭定義是否一至，這種情況建議，裝上配套的線組，有部份廠家的接頭看起來一樣 ，每根線的定義是不同的。 另外，倒車攝影機通常是從倒車燈取電，只有倒車時才會通電，所以要掛入倒車檔才會開始工作。

2.為什麼安裝後畫面閃屏、花屏、黑白色？

一般是訊號設定問題，AHD鏡頭需要車屏支援AHD訊號 才能使用，進入車螢幕設定正確的訊號，有的訊號會共用端口，所以可以多嘗試各個訊號。 如果你買的是AHD攝像頭，在車屏系統中找不到AHD的相關字眼，表示不支援AHD鏡頭，線路安裝確定沒問題，訊號也測試完無法使用，表示車屏不相容，無法使用。

3.畫面為什麼有波紋？

訊號幹擾問題，越是清晰的鏡頭，對電壓、電流的穩定性要求越高，如果線束中有其它線短路、接觸不良，會產生訊號幹擾，形成波紋，這種情況很難排除，車上的 線太多，一般解決的辦法，就是換一個有屏蔽層的線組，這種情況往往裝上初級CCD鏡頭，反倒正常，因為它的要求相對低。
另外還有一種情況，沿用舊線，AHD鏡頭配的線等級往往會比CCD鏡頭的高很多，當AHD鏡頭用上原有CCD鏡頭的線時，等級跟不上，也會出現波紋。

倒車攝影機分CCD鏡頭、AHD鏡頭兩種
CCD主要用於老一代不支援AHD訊號的DVD、MP5等車屏，清晰度有限， AHD鏡頭一般清晰度會相對高，當然CCD的也有好的晶片，只是成本會相對高，所以市面清晰的CCD 鏡頭相對少。
一般2019年前的車螢幕直接買CCD鏡頭就好，19年以前的車螢幕很少有支援AHD的。

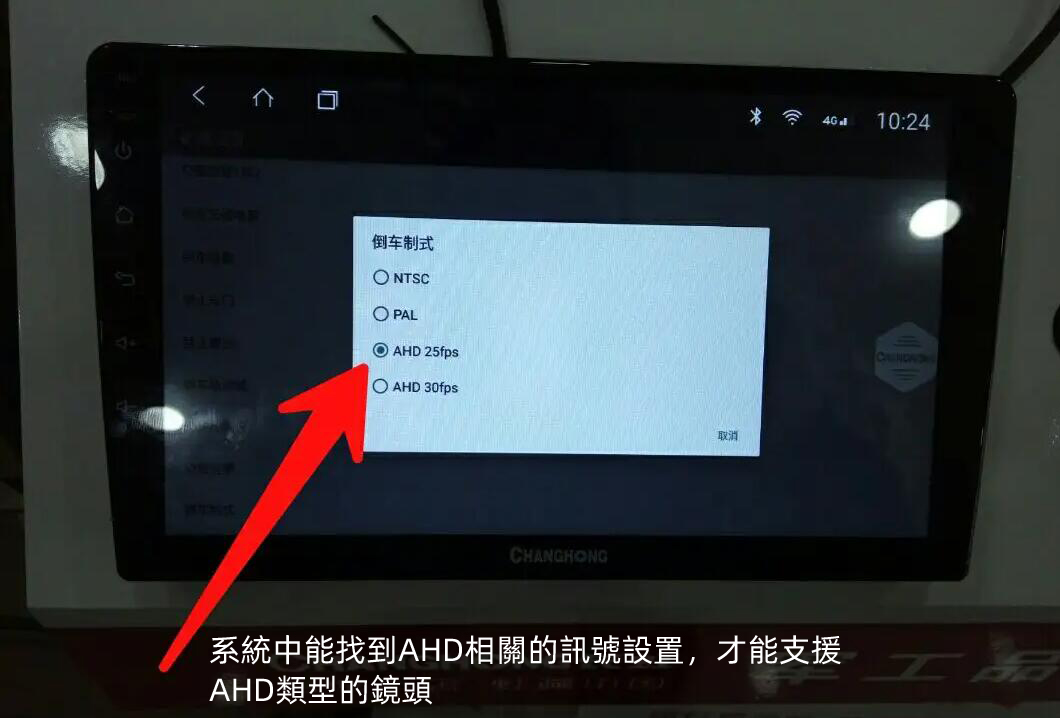

怎麼查看車屏是否支援AHD

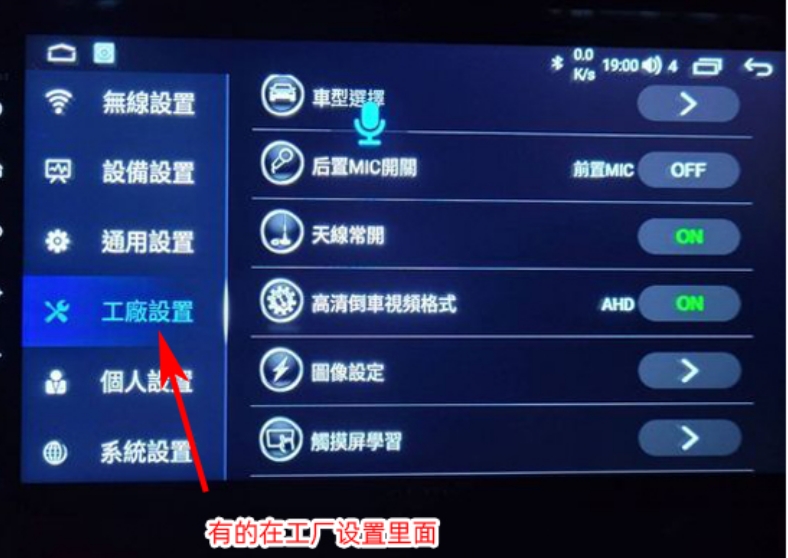

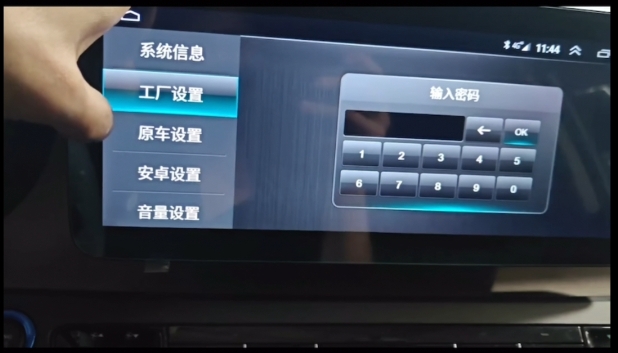

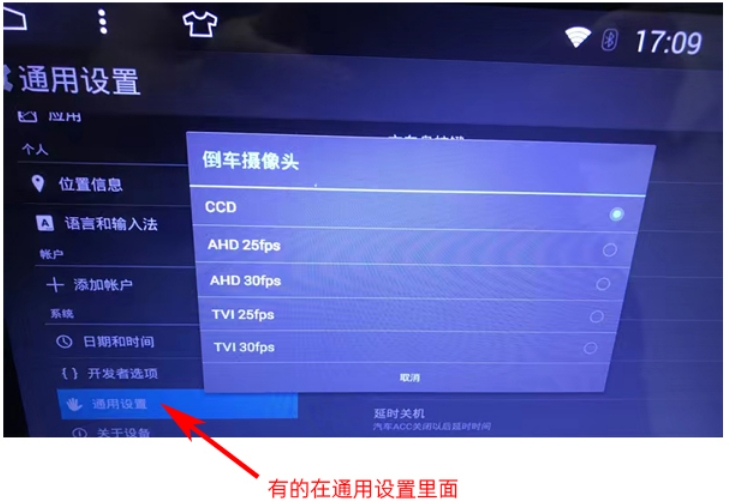

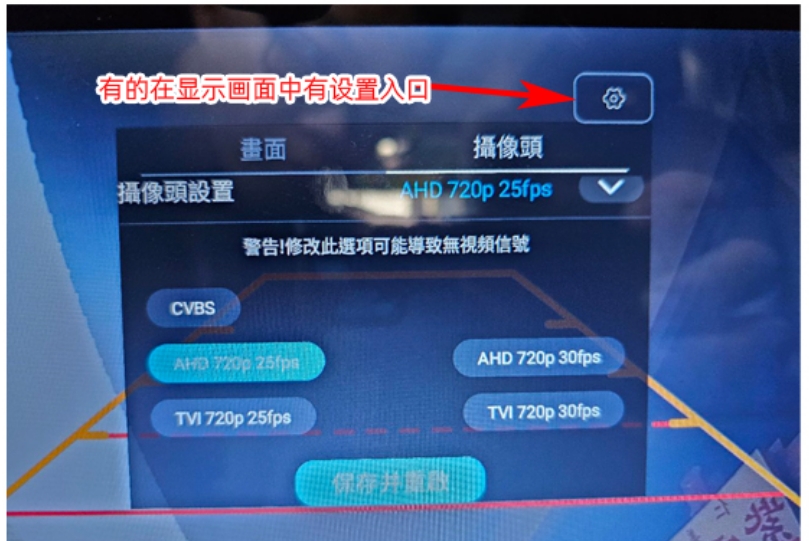

只要車螢幕系統中能找到AHD的相關設置，就表示支援AHD鏡頭，找不到 則說明不支持，不同的車屏AHD的設定方式有所不同，以下為多個參考圖 有的車屏進入設定需要密碼，可以試試通用密碼1111、8888、123456、1234、0000、1617、3368、6666等，或直接問廠商要。

確定訊號類型後，就可以依照自己的喜好選什麼安裝方式的，例如草帽攝影機、方塊外裝攝影機、圓柱攝影機，買廣角的還是常規角度的等等。

不能，訊號不同，工作機制不同，也有的特殊機器或透過訊號轉換設置，接上也可以工作，但不能長時間開啟，會燒。

不能，為防水防震，內部注膠密封，散熱不行，晶片耐受設計初衷也不一樣，長期開，真的會燒芯片。

倒車攝影機現在主要分為PAL制式、NTSC制式、SECAM製式，各國流行製式如下

PAL制式：
歐洲大部分國家，包括英國、德國、法國、義大利、西班牙、荷蘭、中國等。 澳洲、紐西蘭、南非、中國、俄羅斯、巴西、阿根廷、印度等。

NTSC制式：
美國、加拿大、墨西哥、日本、韓國、菲律賓、中國等北美和亞洲部分國家。 中南美洲的一些國家，如巴拿馬、多明尼加、宏都拉斯等。

SECAM制式：
法國、俄羅斯、烏克蘭、哈薩克、摩洛哥等部分法語國家和地區。

隨著這幾年的技術和全球市場的發展，有些國家已經過渡到其他製式或採用多種製式，基本上實現了兼容，但還是有一些國家可能在不同地區使用不同的製式。 因此，在做全球倒車攝影機貿易時，最好根據所在國家和地區的常用制式進行選擇定制，中國大陸這邊預設生產的都是NTSC制式。
